改造广达双星子刀片板DIY机箱篇

之前听不少朋友说服务器刀片主板机箱不好弄。一直就想做个机箱，有些年头没有DIY过东西了，手也有些痒。。关于内部滴一些改造请移步。。回复大家滴一些问题有点多，还是再开一贴跟大家研究探讨DIY机箱滴一些设计想法和一些经验总结。

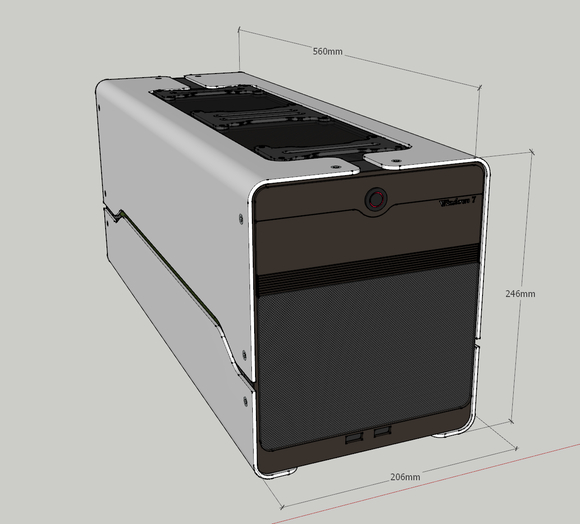

出了几个设计稿最终选定了这一款。

外壳铝制（这部分是最不满意滴东西，工艺太粗糙，最失败之处，还是最贵滴东西），内部全亚克力。因为亚克力可塑性强。可粘、可钻、可攻丝，精度容易把握。做之前就估计到弯圆弧精度相当低，一件东西不可能去制模具，只能在设计上尽可能规避它。所以外壳分成四个部分，这样容差率相当高。

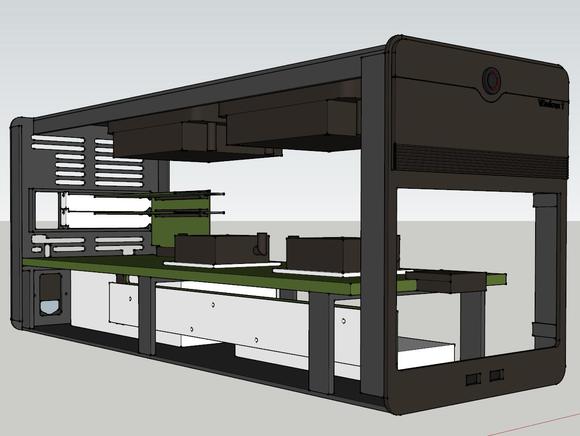

内部结构图

内部设备大致摆放位置，主要分上下两层，刀片板实在太长了，平铺一层占地面积太大。下层放原装电源，供电模块，硬盘。空间足够。电源最大最高，下层高度就根据它来定滴。水冷的冷排也上置，这样和外壳腰部装饰缝在内存上方形成风道。ECC内存温度实在太高了点。装饰缝滴位置就定在内存旁边。

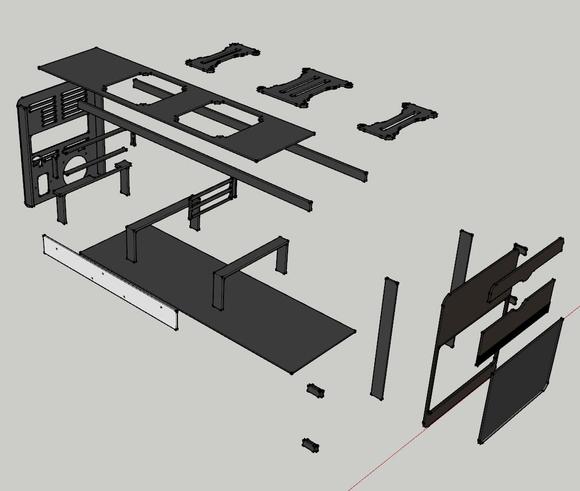

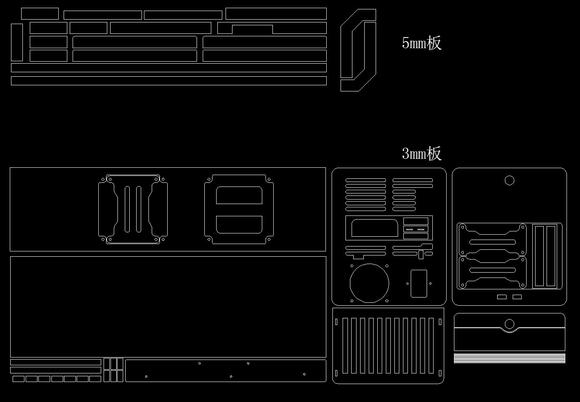

亚克力部分滴零配件分解图。除了比较承重滴部分用5mm厚滴，其他都是3mm厚滴。

导入CAD整理好。

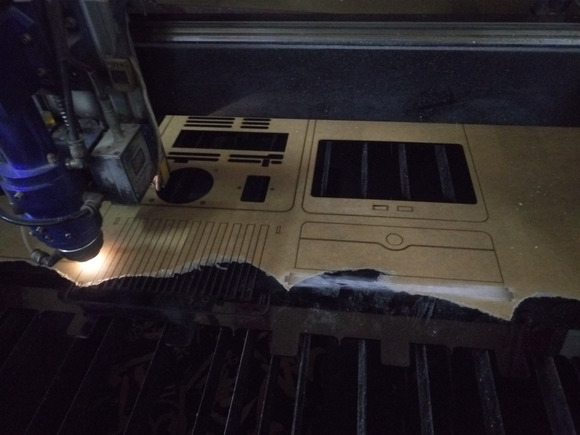

发给朋友店里刻好，结果去拿时候还是给搞错了。原本想用黑色板，给俺刻了一套无色透明滴。。最后发现茶透也不错。重新又刻了一套。制作过程中发现配点无色透明滴也不错。。

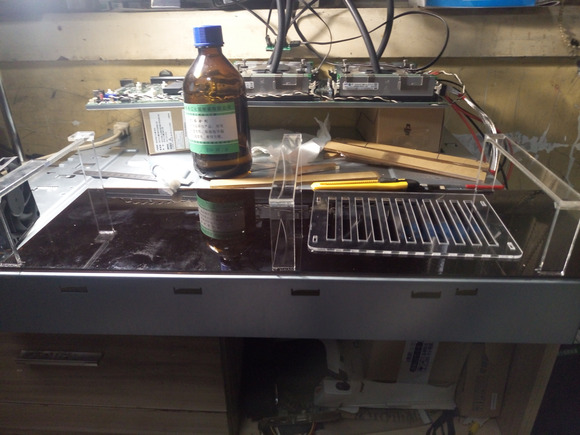

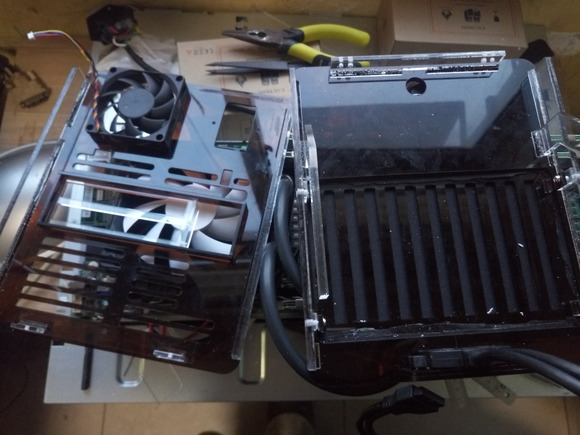

开始干活。底板和支撑主板滴主框架。
前面板为了有一些材质变化，还要有一定能透气，准备用布料，，这么一点不能去买一大块。。于是想到了经常脱胶滴鼠标垫。。

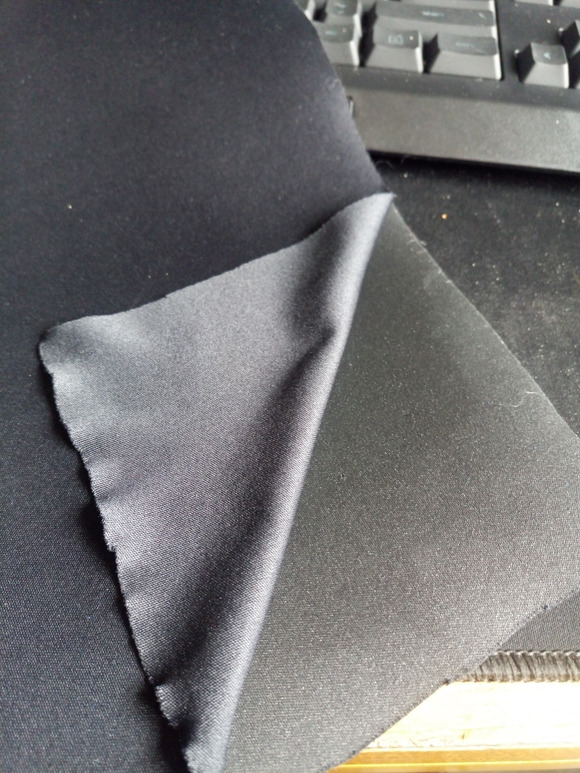

扒皮。。。

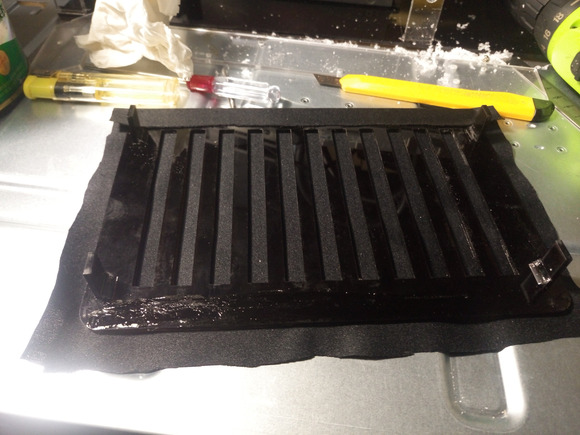

抹上万能胶。

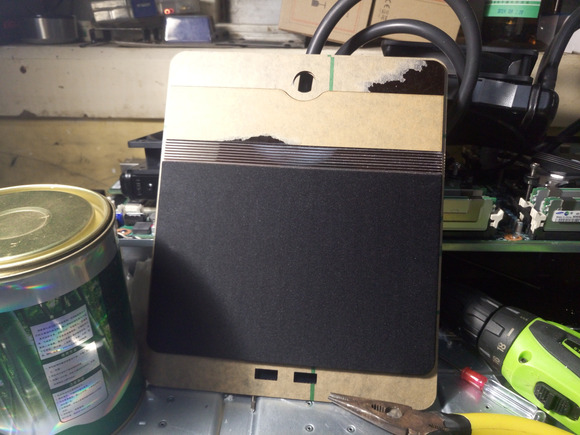

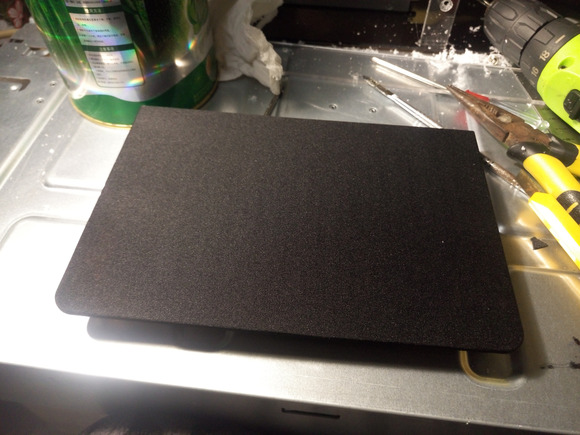

绷平了还挺不错。

上前脸试下。效果认人满意。

各种粘、开丝钻孔。前后板上好连接件滴样子。。。前面板下面是USB3.0滴前置面板，拆了固定在自己滴面板上。

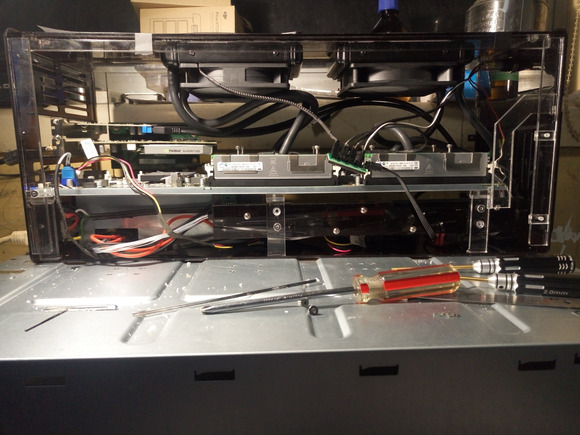

内部结构拼装完成。制作过程图片不多，每台电脑结构不一样，也没多少参考价值，只是一种思路。虽然图不多，其实拼了差不多快两天时间。。其中还是有些错误。显卡位置测量错了8毫米，导致最后重做显卡滴固定结构。还有增加了一些固定件。

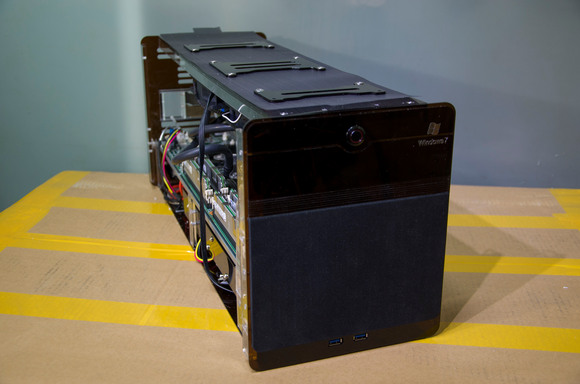

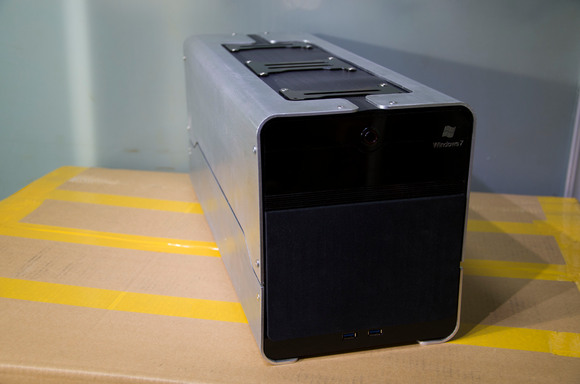

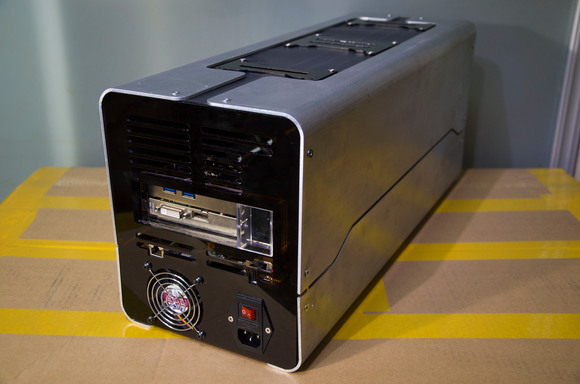

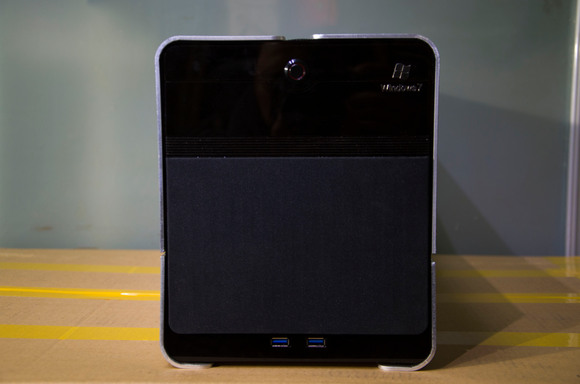

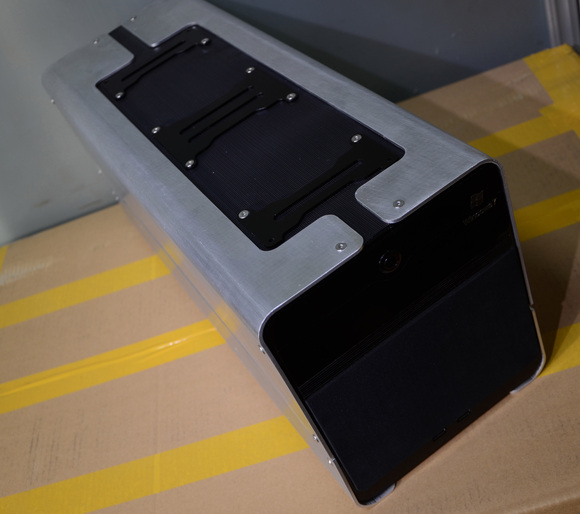

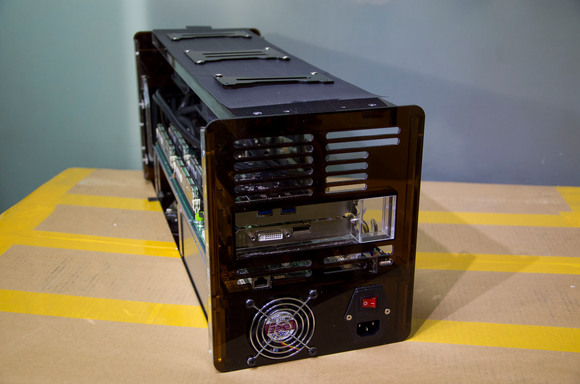

披上盔甲。。最终效果

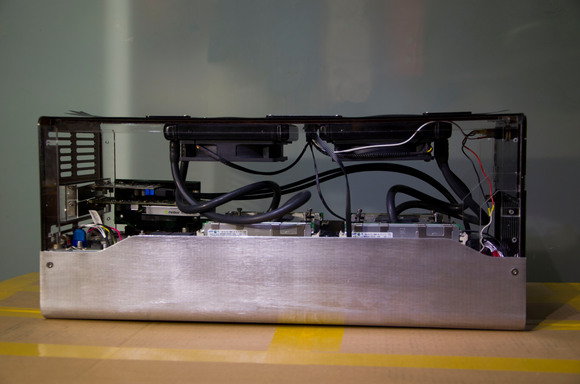

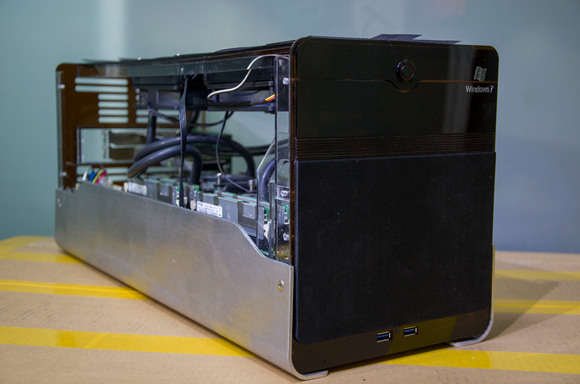

半裸

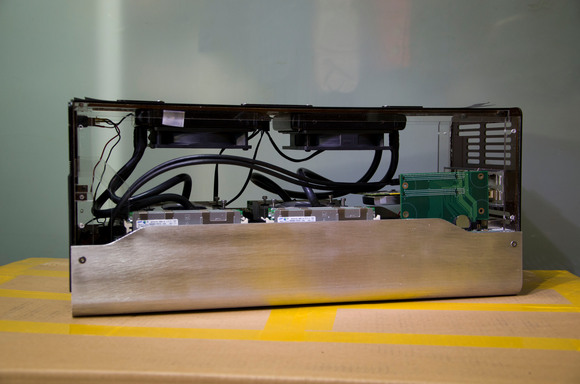

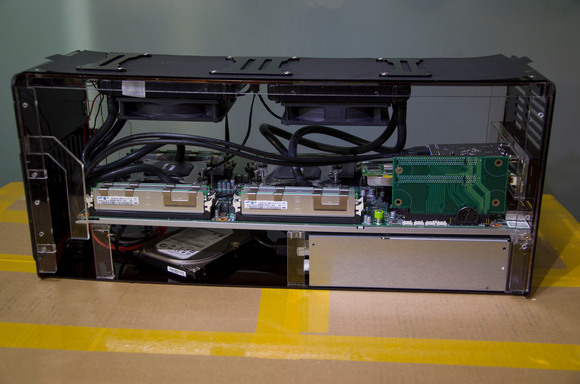

全裸

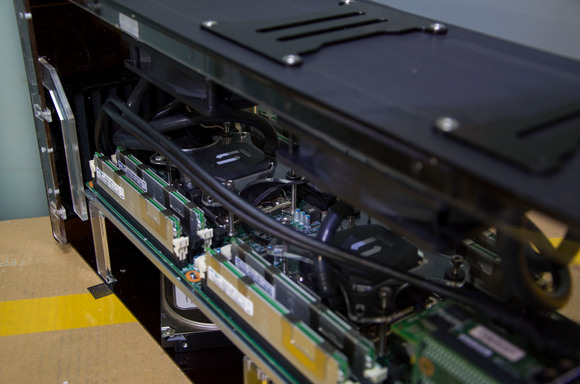

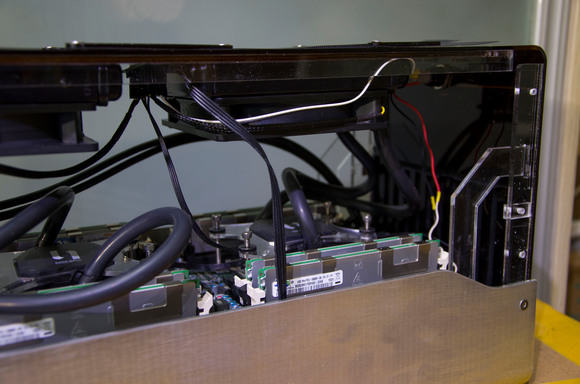

一些细节

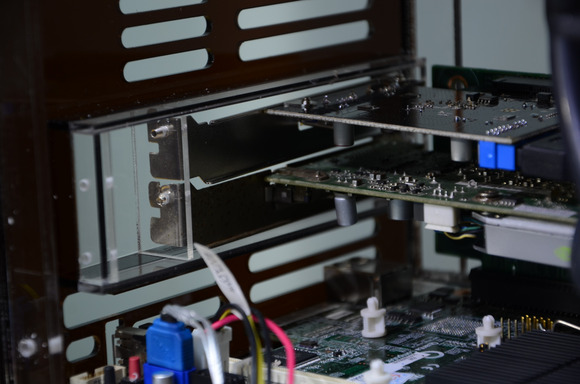

主板卖家给俺滴不是广达原装转接卡，是DELL滴。。位置后退不少，第一次做错，这是改后滴结构。只能反向上固定螺丝。

目前花费只有那个工艺让俺无语滴铝壳三百块钱和几十块钱而用不了多少滴螺丝（各种型号可能会用到滴都买，主要就是M3和M4滴沉头丝，各种长度）。亚克力部分因为是朋友滴店，没收钱。俺也不知道值多少钱，应该不多。另外购买了USB3.0卡和集成声卡滴USB2.0HUB。拍照片时候忘记了放上去，后背板上有一块空白就是留着粘它滴。

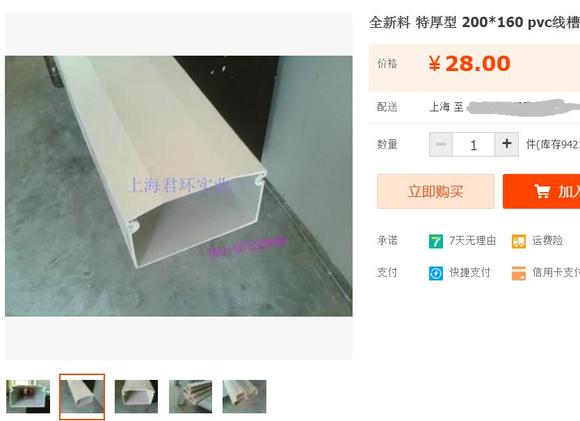

之前有朋友说定制机箱造价高。个人认为是这相对滴。。主要看用什么材质。。之前设计阶段有考虑过用二十多钱iPVC桥架。

这尺寸做机箱身体绝佳。跟俺现在做滴机箱上半部分尺寸一模一样。下层再加一个200*100滴桥架正好。。后来考虑如果要提高颜值。要动滴手术有点多。。并且能把家里弄成战后伊拉克。。所以放弃这个想法。。但仍然不失一个降低成本滴好东西。

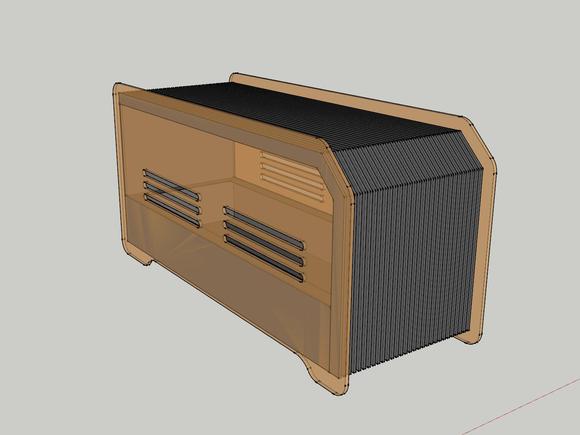

还有另外一版

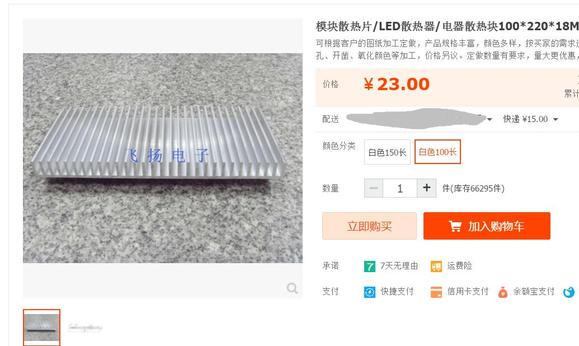

中间是成品滴散热铝排。

这样做出来成本也不会很高。。制定是单品成本肯定高。。可以找一些成品滴部件来拼。减少定制部件是有效降低成本保证一定产值滴办法。
还有一种办法更简单。深水宝里有很多卖各品牌电脑前面板滴。。买回来。拼个机身加个后板就可以了。只是这种办法缺乏了个性化。。不想折腾滴可以这么干。
总之。办法很多。。。多思考多动脑解决问题又有益健康。。
最后还是再提一下那个铝壳。。其实之前下了单俺就后悔了。完全没有必要用铝板做，亚克力做好贴上金属膜比这效果还要好。更精细。。。以前给人刻字用过。。成本降低很多很多。。。这也是思考没到位滴结果。。
