一. 用flowable Modeler设计好流程图后，有多种资源部署方式

导出xml，然后部署到flowable数据库中

public Deployment deployFlow(String filePath) { try { DeploymentBuilder deploymentBuilder = repositoryService.createDeployment() .addClasspathResource(filePath); Deployment deployment = deploymentBuilder.deploy(); logger.info("成功：部署工作流成：" + filePath); return deployment; } catch (Exception e) { logger.error("失败：部署工作流：" + e); return null; } }

多个流程模型定义文件，即xml打包成zip/bar，多个资源文件一起部署

InputStream in = this.getClass().getClassLoader().getResourceAsStream("diagrams/approve.zip");  ZipInputStream zipInputStream = new ZipInputStream(in); Deployment deployment = processEngine.getRepositoryService()//获取流程定义和部署对象相关的Service   .createDeployment()//创建部署对象  .addZipInputStream(zipInputStream)//使用zip方式部署，将approve.bpmn和approve.png压缩成zip格式的文件   .deploy();//完成部署 System.out.println("部署ID："+deployment.getId()); System.out.println("部署时间："+deployment.getDeploymentTime());

Model方式部署，设计器中的发布就是用的此方法

Model modelData =modelService.getModel(modelId); byte[] bytes = modelService.getBpmnXML(modelData); if(bytes==null){ res.put("error","模型数据为空，请先设计流程并成功保存，再进行发布。"); return res; } BpmnModel model = modelService.getBpmnModel(modelData); if(model.getProcesses().size()==0){ res.put("error","数据模型不符要求，请至少设计一条主线流程。"); return res; } byte[] bpmnBytes = new BpmnXMLConverter().convertToXML(model); String processName = modelData.getName()+".bpmn20.xml"; Deployment deployment = repositoryService.createDeployment() .name(modelData.getName()) .addBytes(processName,bpmnBytes) .deploy();

你也可以用代码创建bpmnModel模型，然后用以下代码进行部署

repositoryService.createDeployment().addBpmnModel("bpmnModel", bpmnModel).deploy();

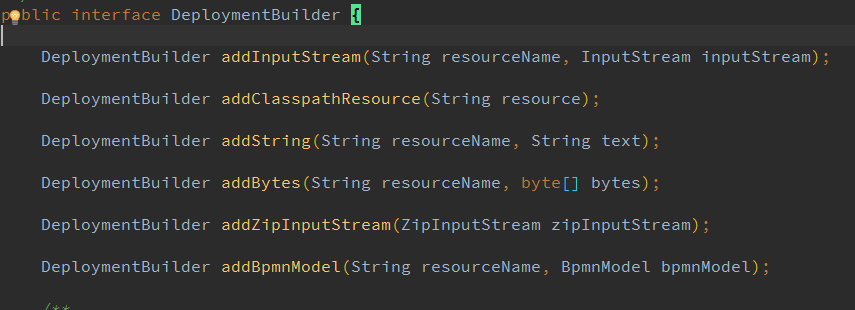

其他部署方式详细参考flowable源码

二. 部署相关的表

act_re_deployment：流程模型部署对象表。

每部署一次生成一条记录，首先生成这条数据，它的id主键将会被act_re_procdef和act_ge_bytearray作为外键。

act_re_procdef：流程定义表。

一次部署可能采用zip/bar进行部署，里面是有多份流程定义文件xml的，这时候act_re_deployment只有一条部署信息，但act_re_procdef有多个记录（一个流程定义对应一条）
，这个表有DEPLOYMENT_ID_外键字段，用它关联act_re_deployment。

act_ge_bytearray：资源文件表。

流程模型资源文件的真正存放地方，它每部署一次就会产生2条记录，一条是关于bpmn规范的文件内容存放在BYTES字段中，另一条是图片信息，采用二进制格式存储。
提示：可以部署后解析bpmn文件的内容自动生成流程图，实现流程图的跟踪线路。

act_re_model：这张表，在xml进行部署时，它没有内容(flowable放弃了此表改用act_de_model保存流程模型信息）

参考文章：https://blog.csdn.net/zhongzk69/article/details/90737302
